Nguồn gốc	cangzhou 、 trung quốc
Hàng hiệu	jude
Chứng nhận	CE、ISO
Số mô hình	Khớp nối tang trống WGP5 với đĩa phanh 400mm 450mm 500mm

Đĩa phanh WGP Khớp nối bánh răngĐơn vị: mm
Đĩa phanh WGP Khớp nối bánh răngĐơn vị: mm
Kích thước	Mô-men xoắn	Tốc độ, vận tốc	Bore Dia	Chiều dài		D	D2	D4	D0	B	N	R	F	C	C1	C2
	Tn	[N]	Bore Dia	Chiều dài
	Nm	r / phút	d1, d2, dz	Y	J1, Z1
WGP1	710	7500	12,14	32	-	122	98	60	315	58	38	2	30	30	-	-
			16.18.19	42	-									20	-	-
			20,22,24	52	-									10	-	-
			25,28	62	44									3	19	18
			30,32,35,38	82	60									3	23	12
			40.42	112	84									3	29	12
WGP2	1250	6700	22,24	52	-	150	118	77	315	68	38	2,5	30	20	-	-
			25,28	62	-									10	-	-
			30,32,35,38	82	60									3	23	16
			40.42.45.48.50.55.56	112	84									3	29	16
WGP3	2500	6300	22,24	52	-	170	140	90	355	80	49	2	30	33	-	-
			25,28	62	-									23	-	-
			30,32,35,38	82	60									3	23	16
			40.42.45.48.50.55.56	112	84									3	29	16
			60,63	142	107									3	36	16
WGP4	4500	5600	30,32,35,38	82	-	200	160	112		90	45	3	30	13	-	-
			40.42.45.48.50.55.56	112	84				400					3	29	17
			60,63,65,70,71,75	142	107				450					3	36	17
			80	172	132				500					3	41	17
WGP5	7100	5300	30,32,35,38	82	-	225	180	128		100	45	4	30	23	-	-
			40.42.45.48.50.55.56	112	84				400					3	29	19
			60,63,65,70,71,75	142	107				450					3	36	19
			80,85,90	172	132				500					3	41	19
WGP6	10000	5000	32,35,38	82	-	245	200	145		112	44	4	30	35	-	-
			40.42.45.48.50.55.56	112	-				450					5	-	-
			60,63,65,70,71,75	142	107				500					5	38	20
			80,85,90,95	172	132				560					5	43	20
			100	212	167				630					5	48	20
WGP7	14000	4500	32,35,38	82	-	272	230	160		122	44	4	30	45	-	-
			40.42.45.48.50.55.56	112	-				450					15	-	-
			60,63,65,70,71,75	142	107				500					5	38	20
			80,85,90,95	172	132				560					5	43	20
			100.110	212	167				710					5	48	20
WGP8	20000	4250	55,56	112	-	290	245	176	500	136	44	5	30	29	-	-
			60,63,65,70,71,75	142	107				560					5	38	34
			80,85,90,96	172	132				630					5	43	20
			100.110.120.125	212	167				710					5	48	38
WGP9	25000	4000	65,70,71,75	142	107	315	265	190	500	140	58	5	30	5	38	28
			80,85,90,95	172	132				630					5	43	28
			100.110.120.125	212	167				710					5	48	28
			130.140	252	202				800					5	53	28
WGP10	40000	3550	75	142	-	355	300	225		165	58	6	30	28	-	-
			80,85,90,95	172	132				630					5	43	38
			100.110.120.125	212	167				710					5	48	28
			130.140.150	252	202				800					5	53	28
			160	302	242									5	63	28
WGP11	56000	3000	85,90,95	172	-	412	345	256		180	58	6	40	15	-	-
			100.110.120.125	212	167				710					số 8	51	32
			130.140.150	252	202				800					số 8	56	32
			160.170.180	302	242				900					số 8	56	32
WGP12	80000	2800	120.125	212	167	440	375	288		210	58	7	40	số 8	51	45
			130.140.150	252	202				710					số 8	56	32
			160.170.180	302	242				800					số 8	66	32
			190.200	352	282				900					số 8	76	32
WGP13	112000	2500	145.150	252	202	490	425	320		235	58	số 8	50	số 8	56	38
			160.170.180	302	242				800					số 8	66	32
			190.200.220	352	282				900					số 8	76	32
WGP14	160000	2300	160.170.180	302	242	545	462	362		265	65	9	50	10	68	32
			190.200.220	352	282				800					10	78	32
			240.250.260	410	330				900					10	-	10

Đơn vị kích thước đĩa phanh WGP: mm
Đơn vị kích thước đĩa phanh WGP: mm
Dia	Độ dày		Chiều cao	D5 tối đa		Trọng lượng kg		Quán tính kg.m²
D0	T	k	S	Ⅰ	Ⅱ	Ⅰ	Ⅱ	Ⅰ	Ⅱ
315	15	10	42	180	155	8.5	6,7	0,116	0,11
355	15	10	54	200	175	11.4	9,9	0,192	0,178
400	15	14	54	255	230	15,2	12.4	0,32	0,287
450	15	16	54	305	280	19,7	15,6	0,55	0,462
500	15	18	54	325	295	25	20	0,83	0,712
560	15	18	54	350	320	30,7	25,6	1,28	1.127
630	15	20	54	400	360	38.8	33	2,06	1.826
710	15	20	54	480	450	46,5	39.4	3,32	2.912
800	15	24	70	540	500	67,8	52,7	5,87	4,81
900	15	24	70	600	560	86,6	70.3	9.3	7.852
1000	15	30	80	620	560	128,8	115,1	17.4	15,65

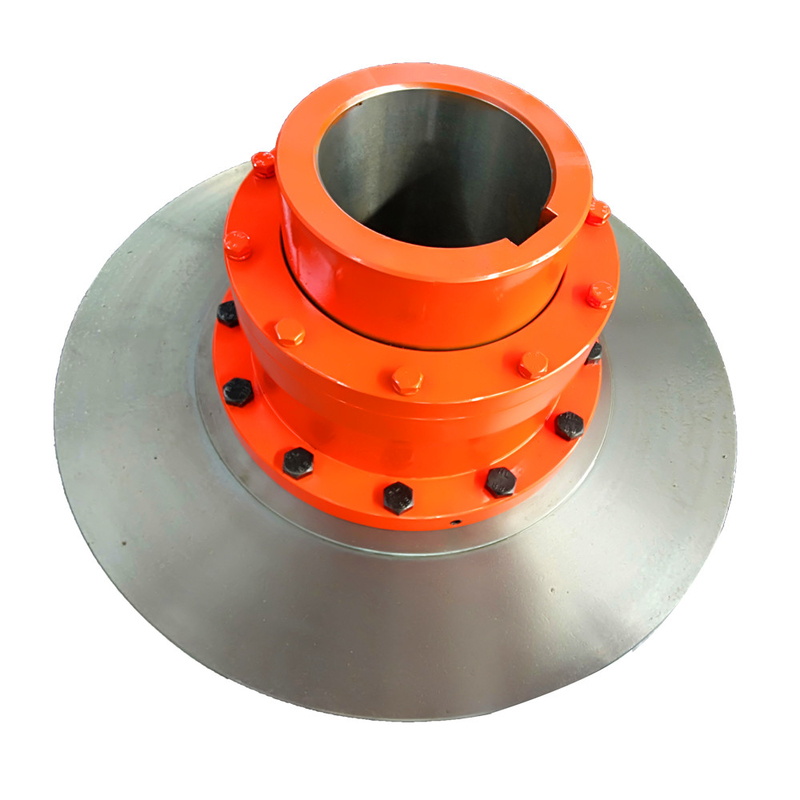

Khớp nối bánh răng linh hoạt màu cam tùy chỉnh 400mm 450mm 500mm Khớp nối trục đĩa phanh

Khớp nối bánh răng linh hoạt tùy chỉnh

Khớp nối bánh răng linh hoạt màu cam

Khớp nối trục đĩa phanh

Khớp nối tang trống WGP5 với đĩa phanh 400mm 450mm 500mm

Khớp nối bánh răng linh hoạt màu cam,

Khớp nối bánh răng linh hoạt tùy chỉnh,
